Mikä on kaksinkertainen PCB T12 LED-putkikotelo?

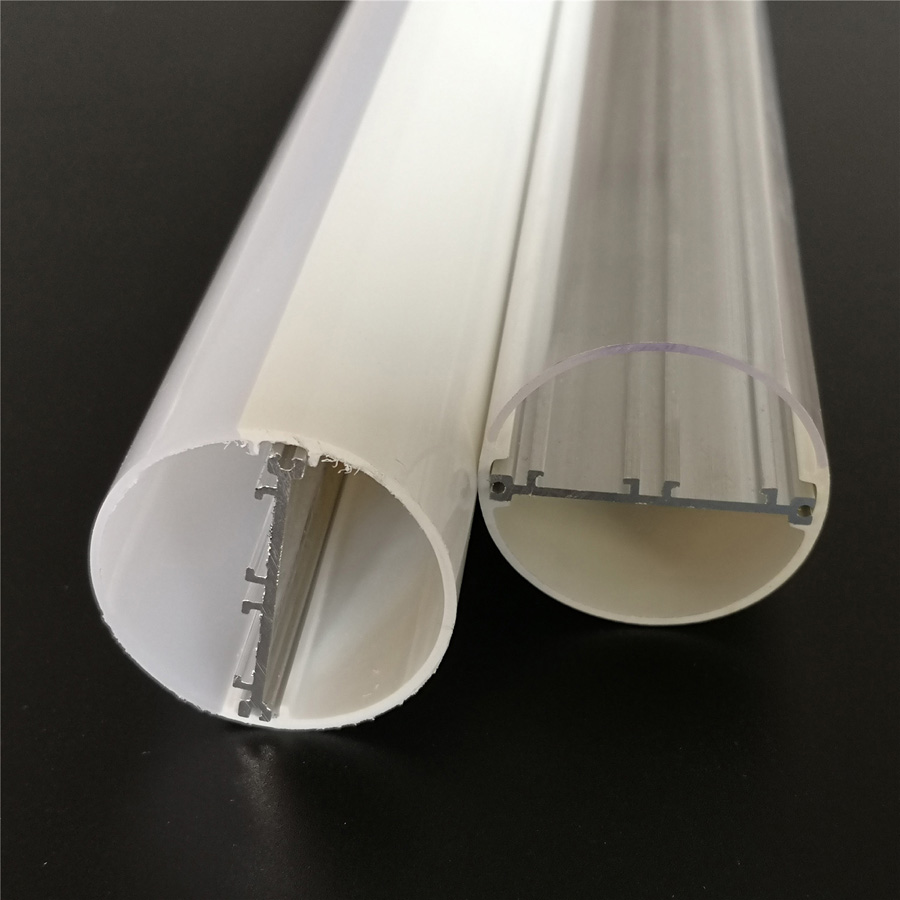

Kaksinkertainen PCB T12 LED-putkikotelo on ulompi polykarbonaattiputki yhdistettynä sisäiseen alumiiniprofiiliin, johon mahtuu kaksi LED-piirilevyä. JE:n JE-34-kotelo käyttää halkaisijaltaan 38 mm:n putkea, kahta 10 × 1,0 mm:n piirilevypaikkaa ja tilaa jopa 16 mm korkealle sisäiselle ohjaimelle. Se voidaan konfiguroida IP20- tai IP65-rakenteelle, pituuksilla 600 mm - 2400 mm tai räätälöityyn pituuteen.

Tämä tekee siitä kotelon OEM-putkikokoonpanolle, ei täydelliseksi LED-lampuksi. Tiimi valitsee edelleen LEDit, piirilevyasettelun, ohjaimen, johdotuksen, päätykannen tiivistysmenetelmän ja lopullisen sähkökokoonpanon. Kotelo antaa näille päätöksille määritellyn mekaanisen lähtökohdan.

Katso kokoLED T12 muoviputki ja kaksinkertainen piirilevy alumiinikoteloeritelmän ennen näytepyynnön laatimista.

Mitä JE-34 T12 -kotelo sisältää OEM-putkikokoonpanoa varten?

JE-34 T12 LED-putkikotelo sisältää polykarbonaattisen ulkoputken, sisäisen 6063-alumiiniprofiilin, kaksi piirilevyn asennuskohtaa, muoviset päädyt ja tilan sisäiselle ohjaimelle. Ulkoputki voi olla kirkas tai himmeä, ja diffuusorin paksuus on 0,6 mm - 2,0 mm.

Vakiohalkaisija on 38 mm. Saatavilla olevat putken pituudet ovat 600–2400 mm, ja mukautettuja pituuksia on saatavana päteville projekteille. Näitä mittoja ei kuitenkaan pidä käsitellä täydellisenä mekaanisena piirustuksena. Piirilevyn kiinnitys, päätykannen kiinnitys, johtojen reititys ja kuljettajan välys on vielä tarkistettava todellisten komponenttien suhteen.

OEM-ostajalle keskeinen asia on, että JE toimittaa suulakepuristetun muovi- ja alumiinikotelojärjestelmän kokoonpanolinjallesi. JE operoi muovi- ja alumiinipuristuslinjoja, muottien valmistusta, testausta, näytteiden hyväksyntää ja massatuotannon laadunvalvontaa LED-profiiliprojekteissa.

Miten kaksi piirilevykanavaa ja sisäinen alumiiniprofiili laajentavat suunnittelutilaa?

Kahden PCB-kanavan avulla voit jakaa LEDit kahdelle levylle sen sijaan, että pakottaisit jokaisen LEDin, ajurin liitännän ja lämpörajapinnan yhdelle kapealle piirilevylle. Tämä luo enemmän tilaa lamppujen tehoa ja sijoittelua koskeville päätöksille, mutta se ei takaa tiettyä tehoa. Lopullinen raja riippuu LED-tyypistä, levyn rakenteesta, virrasta, ohjaimen valinnasta, lämpötestauksesta ja valmiista kokoonpanosta.

Kaksi 10 × 1,0 mm:n piirilevypaikkaa, sisäinen ajurin välys ja lämpötuki

Jokainen piirilevyn paikka on määritetty 10 × 1,0 mm:ksi. Varmista, että levysi leveys ja paksuus vastaavat näitä paikkoja ennen työkalujen tai näytteen hyväksymistä. Levy, joka sopii nimelliskanavaan, mutta siirtyy asennuksen aikana, voi aiheuttaa epätasaista valoa, johdotuspainetta tai huonon kosketuksen alumiiniprofiiliin.

Sisäinen kuljettajatila on listattu korkeintaan 16 mm. Mittaa kuljettajan runko, eristys, liittimet ja kaikki vedonpoisto-osat – ei vain kuljettajan tarra. Komponenttipiirustuksessa hyväksyttävältä näyttävä välys voi kadota, kun johdot taivutetaan putken sisään.

Alumiiniprofiili muodostaa metallirakenteen piirilevyjen alle ja voi auttaa siirtämään lämpöä pois levyistä. Se ei korvaa termistä validointia. Testaa koko lamppu valituilla LEDeillä, piirilevyllä, ohjaimella, päätykappaleilla ja asennussuunnalla.

Miksi 6063 alumiinisisäke auttaa erottamaan lämmönhallinnan valon diffuusiosta

6063 alumiinisisäke ja polykarbonaattiputki tekevät erilaisia ​​tehtäviä. Alumiiniprofiili tukee piirilevyjä ja tarjoaa sopivamman polun lämmönsiirtoon kuin pelkkä muovi. Polykarbonaattiputki muodostaa näkyvän ulkorungon ja diffuusorin, suojaa sisäosia ja muotoilee valaisimen ulkonäköä.

Tämä erottelu on hyödyllinen T12 LED-putkikotelossa, jossa on alumiinisisäke, koska optinen kansi voidaan valita ulkonäön ja lähetyksen mukaan ilman, että muovia vaaditaan kantamaan koko mekaanista ja lämpökuormaa. Todelliset lämpötulokset riippuvat edelleen piirilevyn ja profiilin välisestä kosketuksesta, kokoonpanopaineesta, LED-välistä, ohjaimen tehosta ja valmiin putken ympärillä olevasta ilmavirrasta.

Mitkä piirilevyt, ajurit, pituus ja optiset tiedot tulee hyväksyä ennen näytteenottoa?

Hyväksy mekaaninen piirustus sähköisten ja optisten osien luettelon kanssa. Kotelonäyte on hyödyllinen vain, jos se edustaa kokoonpanoa, jonka aiot valmistaa.

Vahvista piirilevyvälit, ohjaimen korkeus enintään 16 mm, putken pituus, päätykappaleen sovitus ja johtovälys

• PCB-sovitus:Tarkista kaksi 10 × 1,0 mm:n levyn asentoa, levyn reunavälys ja se, miten levyt pysyvät paikallaan asennuksen aikana.
• Kuljettajapaketti:Tarkista ajurin koko korkeus käytettävissä olevaan tilaan 16 mm saakka, mukaan lukien liittimet, holkit ja johdot.
• Putken pituus:Valitse pituus 600 mm - 2400 mm tai toimita haluamasi mukautettu pituus. Ota huomioon päätykappaleet ja käyttökelpoinen sisäinen kokoonpanon pituus.
• Päätteet:Hyväksy muovisen päätykannen mitat, kiinnitystapa, kaapelin ulostulo ja tiiviste- tai tiivistejärjestely, jos lamppu käyttää IP65-rakennetta.
• Johdotus:Tarkista, mihin tulojohdot tulevat, miten ne kääntyvät putken sisällä ja voidaanko ohjain- tai piirilevyliitännät koota ilman eristyksen puristamista.

Nämä tarkastukset estävät yleisen näytteenottovirheen: putken halkaisijan hyväksymisen jättäen samalla päätykannen ja ohjaimen rajapinnan ratkaisematta.

Valitse kirkas tai himmeä polykarbonaatti läpäisy-, häikäisy- ja ulkonäkövaatimusten perusteella

JE:n mukaan valonläpäisy on yli 95 % kirkkailla kansilla ja yli 85 % maidonvalkoisilla kansilla. Kirkas polykarbonaatti säilyttää enemmän tehoa, mutta näyttää sisäiset LED-pisteet helpommin ja voi tuottaa enemmän näkyvää häikäisyä. Maitomainen tai huurreinen kansi pehmentää ulkonäköä ja piilottaa komponentit paremmin, jolloin välityskyky pienenee.

Valitse kansi tarkasteltuasi LED-välin, vaaditun visuaalisen tasaisuuden, katselukulman ja kohteen ulkonäön. Listatut siirtokuvat kuvaavat kansivaihtoehtoa; ne eivät ennusta koko lampun tuottamaa valoa. Pyydä asianmukainen diffuusorinäyte, jos optinen ulkonäkö on tärkeä vaatimus.

Milloin IP20-rakenne sopii ja milloin IP65-tiivistys on tarpeen?

IP20 soveltuu yleensä kuiviin sisäasennuksiin, joissa putki on suojattu vedeltä eikä koteloa tarvitse tiivistää. Se on käytännöllinen valinta moniin sisätiloihin, mutta lopullinen käyttötapa ratkaisee silti, onko avoin vai tiivistetty järjestely hyväksyttävä.

Käytä IP65-rakennevaihtoehtoa, kun valmiissa kalusteessa saattaa esiintyä pölyä tai vesisuihkua ja projekti vaatii tämän tason kotelointia. Kotelo yksin ei määritä lopullista IP-luokitusta. Tiivisteet, päätytulpat, kaapeliläpiviennit, ohjaimen sijoitus, kokoonpanotoleranssit ja tuotannon tarkastus vaikuttavat kaikki tulokseen. Vahvista vaadittu testimenetelmä ja arvioi valmis lamppu sen sijaan, että olettaisit, että IP65-kotelo tekee koko valaisimesta automaattisesti IP65.

Toimittaako JE täydellisen LED-putken tai kotelon omaa kokoonpanoasi varten?

JE toimittaa LED-putkikotelojärjestelmän OEM- ja ODM-kokoonpanoon, ei valmiita, sähkösertifioituja putkia, ellei erillinen projektisopimus määrittele näitä lisäpalveluita. Sinä toimitat tai hyväksyt LED-levyt, ohjaimet, johdot ja lopullisen lampun kokoonpanon.

Tämä järjestely sopii valaisinvalmistajille, jotka tarvitsevat T12-muovisen LED-putkikotelon alumiinisisäkkeellä ja haluavat ohjata elektroniikkaa. Se ei välttämättä sovi ostajalle, joka etsii asennusvalmis, täysin koottua vaihtolamppua. Selvitä toimituksen laajuus, testausvastuu, merkinnät ja sääntelyvaatimukset ennen tuotantotilauksen tekemistä.

Katso mukautetut kokoonpanovaatimuksetmukautetut T12 LED-putkikotelon yksityiskohdatJE:n suunnittelutiimin kanssa.

Miten yhdysvaltalaisten OEM-ostajien tulisi siirtyä tarkastelun piirtämisestä näytteisiin ja tuotantoon?

Lähetä JE:lle putken pituus, piirilevypiirustukset, ohjaimen mitat, johdinpoistosuunnitelma, päätykansivaatimukset, optinen asetus ja vaadittu IP-rakenne. Sisällytä asennusympäristö ja kohdekokoonpanoprosessi. Jos kahdessa taulussa on eri LED-asettelu tai ne palvelevat eri optisia vyöhykkeitä, näytä se selvästi piirustuksessa.

JE voi sitten tarkastella ekstruusio- ja työkaluvaatimuksia, valmistella näytteitä ja vahvistaa mekaaniset rajapinnat ennen massatuotantoa. Käytä näytettä tarkistaaksesi levyn sopivuuden, ohjaimen välyksen, johtojen reitityksen, diffuusorin ulkonäön, päätykannen kiinnityksen ja tarvittaessa tiivistysprosessin IP65-versiossa.

AloitaJE-34 T12 kaksoispiirilevykotelosivu, ota sitten yhteyttä JE:hen ja kerro piirustuksesi ja tavoitemääräsi. Mitä aikaisemmin nämä projektipanokset korjataan, sitä epätodennäköisempää on, että edullinen asuntopäätös tulee myöhemmin kalliiksi kokoonpanomuutokseksi.
