Kuinka suunnitella LED-koteloita tärinällisiin kiskoympäristöihin

Liikkuva kalusto on elektroniikalle vihamielinen ympäristö. Joka kerta kun juna osuu ratakytkimeen, suurtaajuinen kineettinen energia kulkee telistä ylös alustan läpi ja suoraan kattopaneeleihin. Kun liikenneviranomaiset valittavat välkkyvistä matkustamon valoista tai kuolleista kattovalaisimista, ongelmana on harvoin itse LED-siru. Vika johtuu lähes aina mekaanisesta kotelosta.

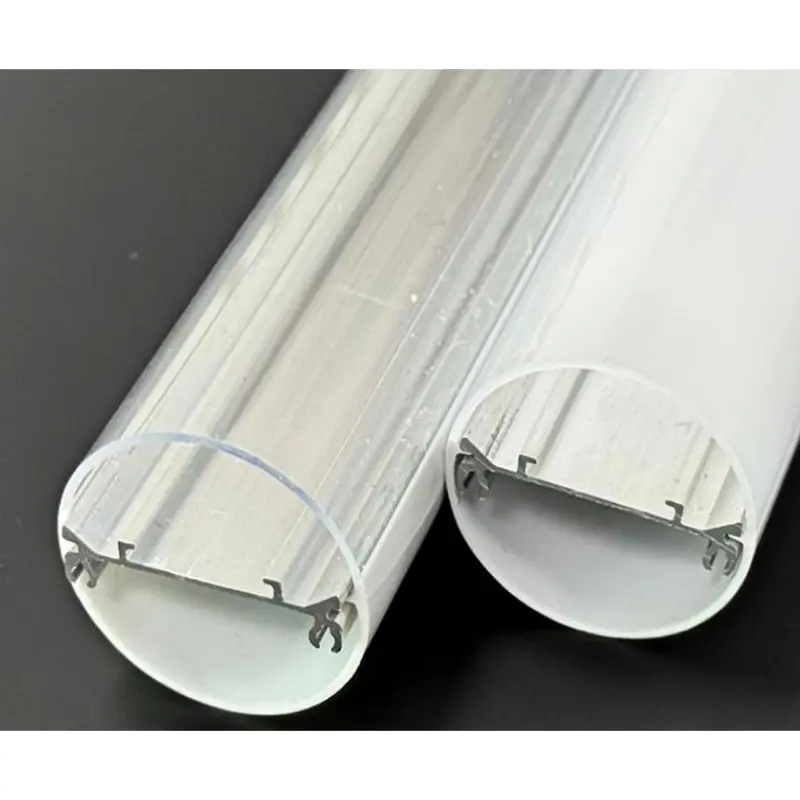

AnLED kiskoajoneuvon valokoteloei ole vain koristeellinen kansi. Se on rakenteellinen iskunvaimennin, lämmönhallintajärjestelmä ja ensisijainen hengenturvaeste. Jos ekstruusiosuunnittelu ei ota huomioon harmonista resonanssia, lämpölaajenemista tai läpikulkupalokoodeja, valaistusjärjestelmä epäonnistuu kauan ennen sen nimellistä käyttöikää. Tämän ympäristön suunnittelu vaatii luopumista tavallisista kaupallisista valaistusoletuksista ja suunnittelusta, joka on erityisesti jatkuvaa, voimakasta liikettä varten.

Liikkuvan kaluston valaistuksen mekaanisten ja termisten vikojen diagnosointi

Suunnitellaksesi paremman asunnon, sinun on ensin ymmärrettävä tarkasti, kuinka nykyiset mallit hajoavat kentällä. Rautatieympäristöt altistavat valaisimet yhdistelmälle fyysisiä iskuja, äärimmäisiä lämpötilavaihteluita ja suljettua ilmatilaa. Kun kotelo on huonosti suunniteltu, oireet ilmenevät yleensä kolmessa eri vikatilassa.

Juotosliitoksen mikrohalkeilu
Yleisin syy junan valojen välkkymiseen on mekaaninen väsymys. Kun alumiininen LED-ekstruusio asennetaan jäykästi tärisevään kattopaneeliin ilman asianmukaista vaimennusta, kotelo siirtää kineettisen energian suoraan sisäiselle piirilevylle. Jatkuva taipuminen aiheuttaa mikrohalkeamia diodit levyyn yhdistäviin juotosliitoksiin. Ostajat syyttävät usein piirilevyjen valmistajaa, mutta perimmäinen syy on kotelo, josta puuttuu sisäinen iskuneristys LED-alustalle.

Polykarbonaattivärähtely ja diffuusorin irrotus
Junat käyvät läpi kovaa lämpöpyöräilyä. Ratapihalle yön yli pysäköity henkilöauto saattaa laskea pakkasen alapuolelle ja lämmetä sitten nopeasti, kun LVI- ja valaistusjärjestelmät kytkeytyvät päälle. Alumiini ja muovi laajenevat eri nopeudella. Jos alumiinipohjan ja muovisen diffuusorin väliset mekaaniset toleranssit ovat liian tiukat, lämpölaajeneminen aiheuttaa valtavan jännityksen. Tämä aiheuttaa "hullua" - mikroskooppisten halkeamien verkoston polykarbonaatissa - tai mikä pahempaa, saa diffuusorin vääntymään ja ponnahtamaan ulos radaltaan äkillisen jarrutustapahtuman aikana.

IP65 Tiivisteen puristussarja
Metroautot vaativat aggressiivisia puhdistusohjelmia, joihin liittyy usein korkeapainepesu. Tämän selvittämiseksi tärinää kestävä LED-läpikulkuvalokotelo tarvitsee luotettavan IP65-luokituksen. Jatkuva tärinä aiheuttaa kuitenkin huonolaatuisten tiivistemateriaalien litistymisen ajan myötä, mikä ilmiö tunnetaan nimellä puristussarja. Kun tiiviste menettää muistinsa, kosteus ja puhdistuskemikaalit ohittavat kotelon ja oikosulkevat sähkökomponentit.

Materiaalin valintakriteerit EN45545-yhteensopivuus ja tärinänvaimennus

Raidevalaistuksen materiaalien määrittäminen edellyttää rakenteellisen jäykkyyden tasapainottamista tiukkojen matkustajaturvallisuusmääräysten kanssa. Et voi käyttää vain valmiita kaupallisia suulakepuristeita. Jokaisen komponentin on läpäistävä tiukat rautatiestandardit, erityisesti EN45545, joka ohjaa palokäyttäytymistä ja materiaaleja rautatieajoneuvoissa.

Perusprofiili: 6063-T5 alumiini
Päärakenteen suulakepuristuksessa 6063-T5 alumiini on alan standardi. T5-temperointi tarjoaa tarkat mekaaniset ominaisuudet, joita tarvitaan liikkuvan kaluston alumiiniseen LED-ekstruusioon: se on riittävän jäykkä kattamaan junavaunun katon ilman painumista, mutta silti tarpeeksi taipuisa kestämään matalataajuista tärinää murtumatta. Tärkeintä on, että 6063-alumiini tarjoaa erinomaisen lämmönjohtavuuden ja toimii erittäin tehokkaana jäähdytyselementtinä suuritehoisille LED-nauhoille.

Hajotin: Paloa hidastava polykarbonaatti (PC)
Mitä tulee optiseen kanteen, tavallinen PMMA (akryyli) on liian hauras kiskosovelluksiin. Voimakas isku rikkoo sen ja muodostaa vaarallisia sirpaleita. Vakio-ABS on halpa, mutta ei täytä kuljetuspalomääräysten savu- ja myrkyllisyysvaatimuksia.

Sinun on määritettävä palosuojattu PC (polykarbonaatti). PC kestää suoraa iskua särkymättä, joten se sopii erinomaisesti vilkkaaseen julkiseen liikenteeseen. Vielä tärkeämpää on, että PC:n mukautetut formulaatiot voivat täyttää EN45545 Hazard Level 3 (HL3) -vaatimukset. Tämä tarkoittaa, että matkustamon tulipalon sattuessa kotelo ei levitä liekkiä ja vapautuva savu jää alle tiukkojen myrkyllisyysrajojen, jotka vaaditaan matkustajien turvallisen evakuoinnin varmistamiseksi.

Tiivisteet ja päätykappaleet
Vältä tavallista PVC:tä tai halpaa kumia päätykansien tiivisteissä. EPDM tai korkealaatuinen silikoni on pakollinen. Nämä materiaalit kestävät äärimmäisiä lämpötiloja ja UV-säteilyn heikkenemistä säilyttäen samalla puristusvoimansa, mikä varmistaa, että IP65-kiskoajoneuvon LED-valaisinkotelo pysyy vesitiiviinä vuosien päivittäisen tärinän jälkeen.

Lämmönpoiston validointi tekoälyohjatulla lämpösimulaatiolla

Lämpö on LEDin pitkäikäisyyden vihollinen. Liiketoimistossa LED-valaisin siirtää lämpöä ulkoilmaan. Suurnopeusjunassa valaistuskotelo on usein upotettu eristettyyn kattopaneeliin suoraan massiivisen lämpöä tuottavan LVI-kanavan alle. Valaisinta ympäröivä ympäristön lämpötila on jo kohonnut, mikä vähentää merkittävästi tehokkaan jäähdytyksen edellyttämää delta-T:tä (lämpötilaeroa).

Ennen kalliiden työkalujen leikkaamista uutta ekstruusioprofiilia varten, lämmönhallinta on validoitava digitaalisesti. Nykyaikaisissa suunnittelutyönkuluissa käytetään nyt tekoälyavusteista lämpösimulaatioohjelmistoa mallintamaan tarkasti, kuinka lämpö liikkuu kotelon läpi ahtaassa tilassa.

Simulaatio mallintaa lämpöreittiä LED-diodista lämpöpastan läpi piirilevyyn ja ulos 6063-T5 alumiinirivien kautta. Tekoälypohjaiset ratkaisijat voivat toistaa nopeasti satoja ripageometrioita – säätämällä jäähdytyselementin paksuutta, etäisyyttä ja kulmaa – löytääkseen tarkan kokoonpanon, joka maksimoi pinta-alan ilman turhaa painoa. Paino on kriittinen mittari kiskokulkuneuvojen suunnittelussa; raskaat kotelot lisäävät junan kokonaismassaa, mikä lisää energiankulutusta. Validoimalla lämmönpoiston digitaalisesti, insinöörit voivat suunnitella lämmönhallintakisko-LED-kotelon, joka pitää diodiliitoksen lämpötilan alle 80 °C ja minimoi samalla alumiiniprofiilin massan.

Design for Manufacturability (DFM) mukautetuissa alumiini- ja polykarbonaattiprofiileissa

Jopa optimoiduin CAD-malli on hyödytön, jos sitä ei voida luotettavasti valmistaa mittakaavassa. Alumiinin ja muovin suulakepuristaminen vaatii materiaalivirran, jäähdytysnopeuksien ja muotikitkan tarkan hallinnan. Dongguan Jinen Lighting Technology (JE) käyttää 20 muovi- ja 5 alumiinipuristuslinjaa, jotka tarjoavat DFM-tukea rakenteellisten virheiden havaitsemiseksi ennen työkaluvaihetta.

Kun suunnittelu aräätälöity LED kiskoajoneuvon valokotelo, noudata näitä erityisiä DFM-toimintoja:

1. Tasapainottaa seinän paksuuksia:Varmista, että alumiiniprofiilisi poikkileikkauksen seinämän paksuus on tasainen. Paksut osat jäähtyvät hitaammin kuin ohuet. Jos raskas kiinnityslaippa on ohuen jäähdytyselementin vieressä, epätasainen jäähdytys saa profiilin vääntymään tai vääntymään, kun se poistuu suulakepuristussuuttimesta. Pidä paksuuden siirtymät asteittain.
2. Suunnittele runsaat Snap-Fit-toleranssit PC:lle:Polykarbonaatti kutistuu jäähtyessään. Kun suunnittelet lukituskiskoja, joissa PC-hajotin napsahtaa alumiinipohjaan, laske molempien materiaalien lämpölaajenemiskertoimet. Jätä tarkka laajennusrako. Jos istuvuus on liian tiukka, PC kumartuu ulospäin, kun juna lämpenee.
3. Suunnittelijan syvätiivistekanavat:IP65-luokitus edellyttää muutakin kuin vain silikonipalan puristamista. Suunnittele omistettu, U-muotoinen pidätyskanava alumiinipursotukseen. Kanavan seinien tulee olla riittävän syviä lukitsemaan tiivisteen mekaanisesti paikalleen, jotta se ei pääse pyörimään tai siirtymään sivuttaisvärähtelyn vaikutuksesta.
4. Minimoi muoviprofiilien ontot ontelot:Ontot profiilit muovipuristeissa vaativat monimutkaisia, kalliita muotteja, joissa on sisäiset karat. Suunnittele PC:n kansi mahdollisuuksien mukaan yksiseinäiseksi profiiliksi, jossa on tukirivat suljetun putkimaisen osan sijaan. Tämä vähentää työkalukustannuksia ja nopeuttaa tuotantoa ekstruusiolinjalla.

OEM-ekstruusiovalmiuksien yhdenmukaistaminen Yhdysvaltojen kauttakulkuhankintastandardien kanssa

Kiskovalaisimien tuominen Yhdysvaltain markkinoille edellyttää monimutkaisten hankintatietojen verkostoa navigointia paikallisista vapaakauppa-ohjeista jäykkään turvallisuussertifikaattiin. Yhdysvaltain liikenneviranomaiset arvioivat tarjoukset pitkän aikavälin luotettavuuden ja vaatimustenmukaisuuden perusteella, mikä siirtää raskaan vastuun valaisinten valmistajalle ja sitä kautta myös niiden komponenttitoimittajille.

Tavallisten kaupallisten ekstruusioiden hankinta johtaa epäonnistumiseen isku-, tärinä- ja palotestausvaiheiden aikana. Tarvitset OEM-kumppanin, jonka tuotannon perustaso on jo kuljetustason vaatimusten mukainen. JE toimittaa OEM-valaistusvalmistajille maailmanlaajuisesti tarjoten sekä julkisia muotteja vakiosovelluksiin että yksityisiä muotteja omiin, korkealaatuisiin malleihin.

Yhteistyössä sellaisen valmistajan kanssa, joka ymmärtää 6063-T5-alumiinin ja EN45545-yhteensopivan polykarbonaatin vaaditut toleranssit, eliminoit tuotekehityksen kokeilu- ja erehdysvaiheen. Saat kotelot, jotka napsahtavat yhteen siististi, tiivistyvät tiiviisti ja selviävät kiskoympäristön säälimättömästä mekaanisesta väärinkäytöstä. Jos haluat mukautettuja profiileja koskevia teknisiä tietoja tai tarkastella olemassa olevia kuljetusvalmiita muotteja, arvioi todistettuOEM-metrovalaistuskoteloiden valmistajajoka voi tarjota tarkan mekaanisen perustan, jota seuraava kuljetusprojektisi vaatii.
