G5 päätykannen johdotus

Selvennä ensin: mitä tarkalleen ottaen tarkoitat "langalla"?

T5- ja G5-LED-putkien valmistusprosessissa "yksilankainen/monilankainen/langaton" viittaa yleensä päätykappaleesta lähtevien johtojen määrään, ei itse putken virransyöttötapaa (yksi-/kaksipääteinen virtalähde). Nämä kaksi käsitettä sekoittuvat helposti.

• Yksijohtoinen:Päätykansi johtaa vain yhden johdon, yleensä jännitteellisen johdon (L) tai nollajohtimen (N).

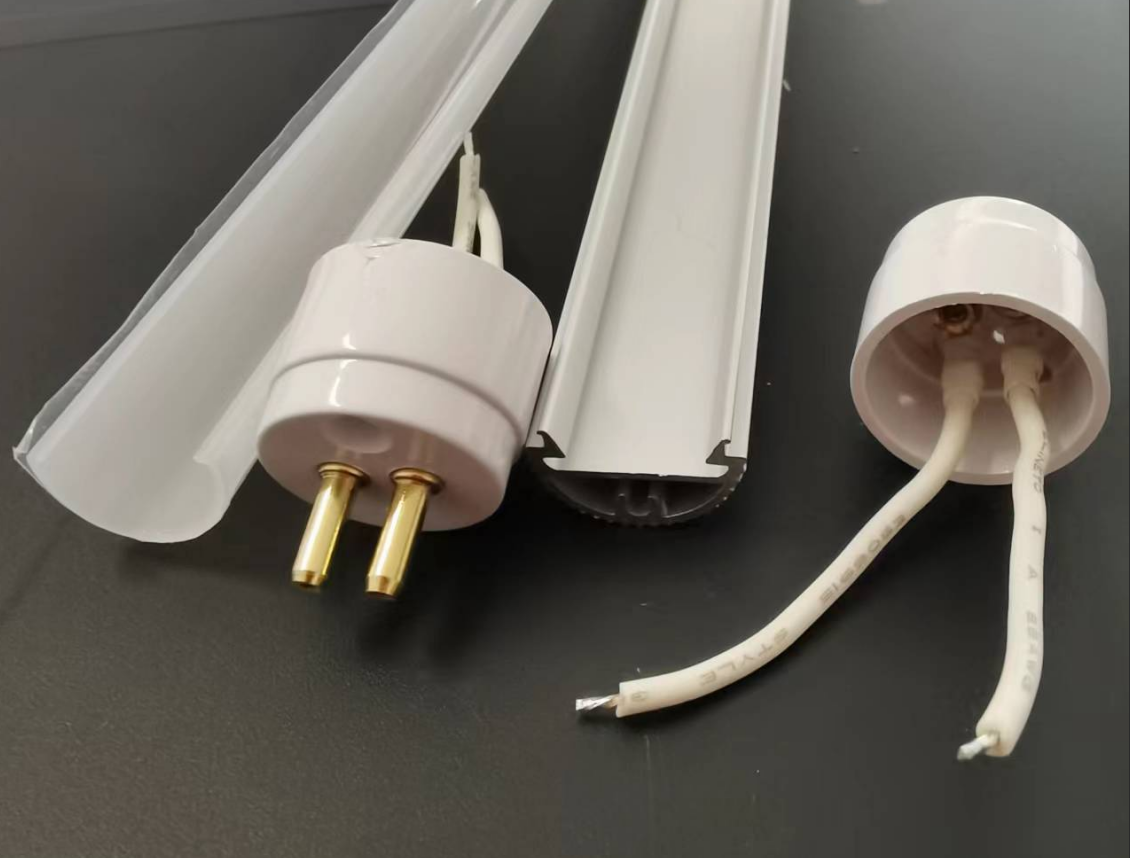

• Monijohtiminen (kaksijohtiminen):Päätykansi johtaa ulos kaksi johtoa, yleensä yksi jännitteinen johdin ja yksi nollajohdin.
• Langaton:Päätykansi itsessään ei johda ulos johtoja; on vain kaksi G5-nastaa.

Kun tämä on selvitetty, seuraava yhdistelmälogiikka on helppo ymmärtää.

Yhdistelmä 1: yksipää, yksijohtiminen + yksipää langaton → yksipäinen virtaputki

Tämä on markkinoiden yleisin integroitujen T5-LED-putkien kokoonpano.

Yhteystapa:Virta syötetään vain yksijohtimispäästä. Tämä yksittäinen johto liitetään joko jännitteiseen tai nollajohtimeen, kun taas toinen johto (jännitteinen tai neutraali) on kytketty suoraan toisessa päässä olevaan nastan lampun putken sisäisen piirin kautta. Langattomassa päässä yksi nasta vastaa mekaanisesta kiinnityksestä ja johtavuudesta, kun taas toinen nasta voi olla kytkemätön tai sisäisesti oikosuljettu.

On kuitenkin kriittinen valmistusyksityiskohta: T5 G5 -lampunpitimen tappien etäisyys on vain 5 mm. Kun toinen pää saa virtaa, kaksi nastaa ovat hyvin lähellä toisiaan, ja väärä sisäinen johdotus voi aiheuttaa helposti oikosulun. Siksi yksilangaisen päätykannen sisällä oleva eristys ja johdotus on keskeinen indikaattori päätykappaleen toimittajan ammattitaidosta.

Sovellusskenaariot:Toimistovalaistus, markettien hyllyvalot, kaappivalot, vitriinin valot. Tämäntyyppisissä lampuissa käytetään tyypillisesti integroitua kiinnikettä, joka vaatii vain yhden tehonsyötön, mikä yksinkertaistaa asennusta, eivätkä loppukäyttäjät tarvitse sähkötietoa.

Yhdistelmä kaksi: Yksi johto molemmista päistä → Kaksipäinen lamppuputki

Tämä menetelmä on yleinen teknisissä saneerausprojekteissa.

Yhteystapa:Johda johto lampun suojuksista lampun putken molemmista päistä. Liitä toinen pää jännitteelliseen johtoon (L) ja toinen pää nollajohtimeen (N). Virta kulkee toisesta päästä sisään ja toisesta ulos. Lampun kannen sisällä olevat kaksi G5-nastaa on oikosulussa muodostaen yhden elektrodin.

Miksi kaksipäistä virtalähdettä suositaan tekniikassa?Vanhoja loistelamppujen pidikkeitä jälkiasennettaessa alkuperäiset G5-kannattimet kytketään yleensä rinnan, mikä tarkoittaa, että molemmat nastat ovat sisäisesti oikosulussa. Kaksipäiset lamput voidaan sovittaa suoraan tämän tyyppiseen pidikkeeseen ilman, että niitä tarvitsee vaihtaa ei-rinnakkaispitimeen. Jos yksipäinen lamppu asennetaan rinnakkaiseen pidikkeeseen, se oikosuluu välittömästi virran kytkemisen jälkeen. Tämä on tapahtunut Hongkongin insinööriyhteisössä; Jotkut jopa polttivat vanhan pidikkeen muovikotelon.

Tuotannon varotoimet:Kaksipäisen lampun suojuksen molemmissa päissä tulee olla johdot, mutta johtojen värien on oltava selvästi erotettavissa (esim. toinen pää on merkitty L, toinen N), jotta vältetään käänteinen johdotus asennuksen aikana. Lisäksi kaksipäisen loistelampun sisäisen johdotuksen on varmistettava, että näiden kahden päiden välillä ei ole sähköistä yhteyttä; muuten lamppu oikosuljetaan.

Sovellusskenaariot:Tehdaspajat, parkkipaikat, varastot ja logistiikkakeskukset. Nämä paikat vaativat usein vanhojen loistelamppujen pidikkeiden jälkiasennusta, ja kaksipäiset virtalähderatkaisut tarjoavat paremman yhteensopivuuden.

Yhdistelmä 3: Yksi pää jännitteellisellä johdolla (kaksijohtiminen) + toinen pää langattomalla päätykappaleella → parannettu yksipäinen virtalähde

Tämä yhdistelmä on tehostettu versio yksipäisestä virtalähteestä, joka sopii skenaarioihin, joissa turvallisuus- ja luotettavuusvaatimukset ovat korkeammat.

Yhteystapa:Virtalähteen päätykansi johtaa jännitteettömät ja nollajohtimet suoraan ohjaimen virtalähteeseen tai vaihtovirtaan. Langatonta päätä käytetään vain mekaaniseen tukeen ja piiriliitäntään, eikä se käsittele virransyöttöä.

Ero Single Wire Single-Ended -ratkaisusta:Yksijohtimisessa yksipäätteisessä ratkaisussa lamppuputken sisäinen johdotus vaatii suunnittelun, jossa "yksi johto tulee sisään ja toinen johdin kytkeytyy sisäisesti toiseen päähän", mikä tekee sisäisestä johdotuksesta suhteellisen monimutkaista. Sitä vastoin kaksijohtimisessa yksipäätteisessä ratkaisussa sekä jännitteiset että nollajohtimet viedään saman päätykannen kautta, jolloin saavutetaan suorempi sisäinen piirisuunnittelu, vähennetään mahdollisia vikakohtia ja parannetaan turvallisuutta.

Tuotannon edut:Integroitujen T5-lamppuputkien valmistajille tämä menetelmä tarjoaa paremman kokoonpanotehokkuuden kuin käyttämällä yksipäisiä päätykappaleita. Koska kaikki virtajohdot on keskittynyt yhteen päähän, lampun putken sisällä ei tarvita ristikkäisiä johdotuksia, mikä vähentää sisäisten oikosulkujen riskiä.

Sovellukset:Lääketieteellinen valaistus, koulutusvalaistus, korkealuokkaiset kaupalliset näytöt.
