Miksi valita vedenpitävä LED T10 -putkivalokotelo?

Vedenpitävä LED T10 -putkivalaisinkotelo kannattaa valita, kun valmis valaisimesi toimii kosteuden, ilmassa olevan pölyn tai rutiinipuhdistuksen ympärillä – ja kun voit validoida tiivisteen täydelliseksi valaisimeksi, ei vain osien kokoelmaksi. OEM-ohjelmissa vetovoima on suoraviivainen: polykarbonaattiputki, alumiinijalusta, päätykappaleet ja sisäinen ohjainasettelu voivat tarjota toimivan alustan suljetulle lineaariselle valolle. Saalis on yhtä suoraviivainen. IP65-suorituskyky riippuu kokoamiskurista, kaapelin läpivientien käsittelystä, liiman yhteensopivuudesta ja valmiin tuotteen testauksesta.

Tämä erottelu säästää ostajat yleiseltä ja kalliilta virheeltä: määritetään "IP65-kotelointi" ja oletetaan, että koottu yksityisellä merkkivalaisimilla on automaattisesti sama suojaustaso.

Vedenpitävä T10-kotelo lisää arvoa, kun valmis kiinnike kohtaa kosteuden, pölyn tai huuhtoutumisvaaran

Avoimet tai kevyesti suojatut putkirakenteet sopivat usein puhtaisiin ja kuiviin sisätiloihin. Ne sopivat huonosti paikkoihin, joissa muodostuu kondensaatiota, pölyä laskeutuu jännitteisille osille tai siivoushenkilöstö käyttää vettä asennuksen ympärillä. Vedenpitävä T10-kotelo asettaa fyysisen esteen LED-levyn, ohjainjärjestelyn ja sisäisen johdotuksen ympärille. Tämä este voi vähentää saastumista ja estää kosteuden pääsyn sähköliitäntöihin.

Arvo on toiminnallinen, ei kosmeettinen. Vähemmän epäpuhtauksien kulkureittejä voi tarkoittaa vähemmän ennenaikaisia ​​vikoja, jotka johtuvat syöpyneistä liittimistä, likaisesta optiikasta tai veden tunkeutumisesta valaisimen päihin. Alumiinijalusta antaa myös kokoonpanolle määritellyn asennuspinnan sen sijaan, että pelkkä muoviputki vaatisi kaikki mekaaniset ja lämpötehtävät.

OEM:llevedenpitävä LED T10 -putkivalokoteloluokka on erityisen hyödyllinen silloin, kun tavallinen suulakepuristus on mukautettava merkkikiinnitysohjelmaan. JE tarjoaa tämän muodon polykarbonaattiputkella, 6063 alumiinipohjalla, muovisilla päätykappaleilla, sisäisellä ohjainkokoonpanolla ja kirkkaalla tai himmeällä kansivaihtoehdolla. Ne ovat rakennuspalikoita. Ne eivät korvaa valaisinsuunnittelua.

Kuinka polykarbonaattiputki, alumiinipohja, päätykappaleet ja liimatiiviste toimivat yhtenä kotelojärjestelmänä

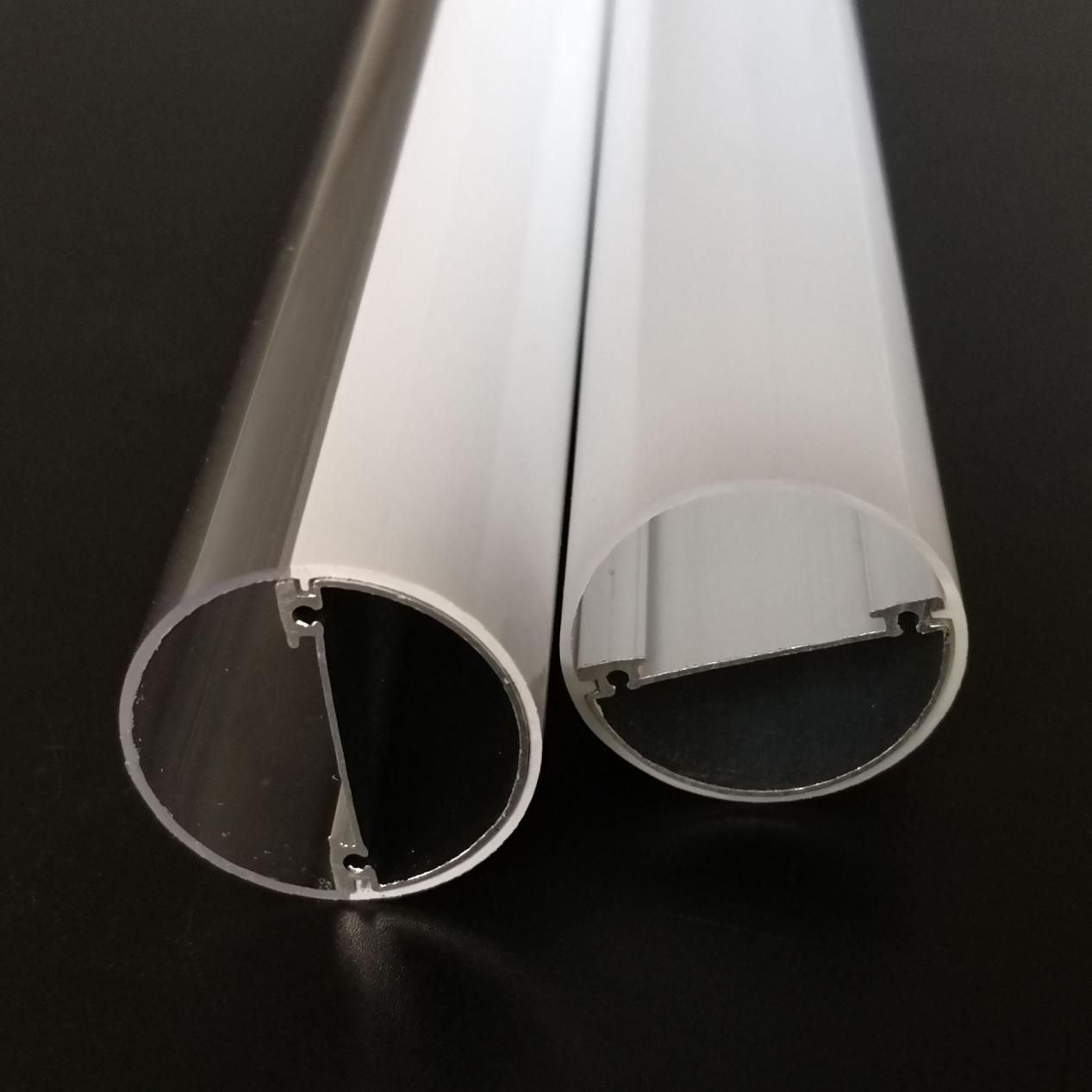

Suljettu T10-teline toimii, koska jokainen osa käsittelee eri vikapolkua. Polykarbonaattiputki muodostaa näkyvän ulkokuoren ja suojaa valoa lähettävää kokoonpanoa. Sen kirkas tai himmeä käsittely vaikuttaa säteilevän ulkonäköön: kirkas materiaali säilyttää suoremman näkymän LED-lähteeseen, kun taas himmeä diffuusori pehmentää sitä. Oikea valinta riippuu LED-asettelusta, visuaalisen mukavuudesta ja valmiin tuotteen vaatimasta optisesta lähdöstä.

Sen alapuolella alumiinijalusta tarjoaa vakaan alustan kokoonpanolle. Päätykappaleet sulkevat profiilin molemmista päistä. Liimatiiviste voi täyttää ja liimata aiotut liitokset, mutta sen on sopia muovi-, metalli- ja käyttöympäristöön. Ensimmäisessä näytteessä hyväksyttävä tiiviste voi epäonnistua lämpökäsittelyn, puhdistuskemiallisen altistuksen tai huonon pinnan valmistelun jälkeen. Kokoonpanon puhtaus on tärkeää. Samoin parantaa kontrollia.

Miksi päätykannen tiiviste ja kaapelin läpivienti ovat tärkeämpiä kuin putken runko yksin

Pitkä putkirunko ei yleensä ole siellä, missä vedenpitävä valaisin pettää. Ongelmat alkavat yleensä katkoksista: päätyliitännät, johtojen ulostulot, asennusläpiviennit ja kaikki liitokset, jotka riippuvat liimakontaktista. Kaapelin läpiviennissä olevasta pienestä rakosta voi tulla suora reitti vedelle tai kostealle ilmalle. Päätykansi, joka ei ole tasaisesti paikallaan, voi aiheuttaa saman ongelman.

Kysy, kuinka kaapeli pysyy paikallaan, kuinka sen ulostulo on tiivistetty ja mitkä kokoonpanoominaisuudet määrittävät toistettavan kannen asennon. Tarkista sitten tuotantonäytteet poikkileikkauspiirustuksen sijaan. Kotelossa voi olla oikeat osat paperilla, kun taas nopea kokoonpanoprosessi tuottaa epäjohdonmukaisia ​​tiivisteitä.

Kuinka alumiinijalusta tukee piirilevyn asennusta ja lämmönsiirtoa sisäisessä ohjaimessa

Alumiinijalusta tukee piirilevyn sijoittelua ja siirtää lämpöä pois LED-levyltä tehokkaammin kuin täysmuovikotelo. Sisäisen ohjaimen T10-mallissa tämä mekaaninen järjestely vaikuttaa myös siihen, missä kuljettaja istuu, miten johtimet reititetään ja kuinka paljon tilaa jää eristys- ja huoltosilmukoille.

Silti alumiini ei ole parannuskeino ylikuormitettuun lämpösuunnitteluun. Ostajien tulee arvioida valmiin valaisimen todellinen LED-levy, ohjaimen lämpö, ​​käyttöliittymämateriaalit, asennussuunta ja ympäristöolosuhteet. Kotelon ekstruusio voi auttaa poistamaan lämpöä; se ei voi kompensoida huonoa komponenttivalintaa tai riittämätöntä lämpökontaktia levyn ja alustan välillä.

Kaupalliset projektit, joissa IP65 T10 -putkimuoto voi olla käytännöllinen valinta

Kosteat käyttöalueet, pysäköintirakenteet, katokset ja huoltokäytävät

Nämä sovellukset vaativat usein enemmän ympäristönsuojelua kuin tavallinen sisäputkikokoonpano. Kodinhoitohuoneissa näkyy kosteutta ja mekaanista pölyä. Pysäköintirakenteet kokevat vaihtelevia lämpötiloja, ajoneuvojäämiä ja kosteaa ilmaa. Ulkokatokset ja huoltokäytävät voivat altistua tuulen aiheuttamalle kosteudelle ilman, että ne ovat täysin alttiina säälle joka suunnasta.

IP65 T10 -putkimuoto voi olla käytännöllinen tällaisissa asetuksissa, jos koko valaisin on suunniteltu, koottu ja testattu tätä tarkoitusta varten. Asennustiedoilla on silti merkitystä: kunnolla tiivistetty kiinnitys voi vahingoittua sopimattomien putkiliitäntöjen, suojaamattomien kenttäjatkosten tai kiinnitysten, jotka mahdollistavat veden pääsyn sisääntulokohtaa vasten.

Yksityiset merkki- ja erikoisvalaisimet, jotka tarvitsevat mukautettuja pituuksia tai optisia vaihtoehtoja

Yksityiskohtaiset valaistusohjelmat tarvitsevat usein asuntoalustan, joka sopii projektikohtaiseen pituuteen, kannen ulkonäköön tai päätykansikäsittelyyn ilman kokonaan uuden tuotearkkitehtuurin rahoittamista. JE:n vedenpitävä T10-sarja sisältää räätälöityjä pituuksia ja kirkkaita tai himmeitä kansia, mikä antaa valmistajille tilaa räätälöidä valaisin sen suunniteltujen visuaalisten ja asennusvaatimusten mukaan.

Tällä joustavuudella on rajansa. Mukautettu pituus muuttuu enemmän kuin toimitusmitat. Se voi vaikuttaa piirilevyn suunnitteluun, ohjaimen sijoitteluun, johdotukseen, kiinnityskohtiin, taipumaan ja päätykansien tiivistystapaan. Käsittele räätälöityjä töitä teknisenä muutoksena, älä yksinkertaisena tavaralajipyyntönä. Tarkista käytettävissä olevat ohjelmat, jotka tarvitsevat määritellyn kotelon aloituskohdanT10 polykarbonaattiputki ja alumiinipohja vaihtoehdotvalmiin kalustesuunnittelun rinnalla.

IP65 on valmiin valaisimen väite, ei pelkästään kotelon osien esittämä vaatimus

Tämä on linja, jota yhdysvaltalaisten ostajien on noudatettava. JE tunnistaa IP20- ja IP65-versiot vedenpitävässä T10-luokassa, mutta markkinoille sopivan valaisimen IP-luokitusta on tuettava valmiissa tuotteessa sellaisenaan. Luokitukseen vaikuttavat päätykappaleet, liimapinta, kaapelin läpivienti, johdotus, kaikki kotelon läpi menevät asennustarvikkeet ja lopullinen kokoonpanoprosessi.

Älä siirrä ekstruusio- tai komponenttisarjan IP65-tarraa suoraan kiinnitysdokumentaatioon. Vahvista aiottu tunkeutumissuojakohde toimittajalta, määrittele hyväksytty kokoonpanomenetelmä ja järjestä testaus tarkalleen myymällesi kokoonpanolle. Pieneltä näyttävät muutokset – toinen johto, erilainen päätykappale, tarkistettu johdon ulostulo – voivat muuttaa tulosta.

Miksi IP20-ruuvilla asennettu T10-rakenne voi olla parempi huollettaville sisävalaisimille

Vedeneristys ei ole automaattisesti parempi valinta. Kuivissa sisätiloissa IP20 T10 -rakenne ruuveilla asennetuilla päätykappaleilla voi olla järkevämpää, kun huoltoon pääsy on etusijalla. Teknikko voi avata valaisimen helpommin kuljettajan vaihtoa, sisäistä tarkastusta tai korjausta varten. Se voi olla arvokasta kaupallisissa sisätiloissa suunnitellulla huollolla.

Kompromissi on heikentynyt suoja kosteutta ja pölyä vastaan. Ruuvilla asennettu rakenne vaatii myös huomiota löystymiseen, kohdistukseen ja näkyvään laitteistoon. Käytä sitä siellä, missä ympäristö sitä aidosti tukee, ei siksi, että se on helpompi koota. Jos valaisin on tarkoitettu kosteisiin tai huuhtelun viereisiin tiloihin, huollettavuutta ei tule käyttää puolustelemaan riittämätöntä kotelointiluokitusta.

Mitä yhdysvaltalaisten OEM-ostajien tulee varmistaa ennen näytteenottoa vedenpitävästä T10-kotelosta

Ennen kuin tilaat näytteitä, selvitä kohdat, jotka määrittävät, voiko kotelosta tulla luotettava viimeistelyteline:

• Ympäristötavoite:Määritä todellinen kosteus-, pöly-, puhdistus- ja asennusaltistus. Älä määritä IP65:tä tavan mukaan.
• Valmiiden kiinnikkeiden validointi:Selvitä, kuka omistaa sisääntulotestauksen ja mikä lopullinen kokoonpano testataan.
• Tiivistysprosessi:Tarkista päätykannen sovitus, liiman valinta, pinnan esikäsittely, kovettumisolosuhteet ja kaapeliläpivientien tiivistys.
• Sähkö- ja lämpösuunnittelu:Tarkista piirilevyn sovitus, ohjaimen sijainti, johtojen reititys, eristysvälykset ja lämmönsiirto alumiinipohjaan.
• Optinen vaatimus:Valitse kirkas tai himmeä polykarbonaatti todellisen LED-levyn ja halutun ulkonäön perusteella, älä luettelokuvan perusteella.
• Räätälöinnin hallinta:Asiakirjan pituus, päätykappaleet, kaapelin ulostulo ja asennustiedot ennen tuotantotyökalujen tai näytteiden hyväksymistä.

Lähetä tämä vaatimuspaketti pyyntösi kanssa amukautettu vedenpitävä T10-kotelonäyte. Se antaa toimittajalle jotain, jonka pohjalta suunnittelutiimit voivat toimia, ja antaa omalle tiimillesi selkeän perustan valmiin valaisimen arvioimiseen.
