JE:tT8 kaksipuolinen LED-putkikoteloon tyhjä koteloalusta OEM-lineaarivalaistusprojekteille. Vahvistetussa kokoonpanossa on 26 mm:n ulkohalkaisija, kaksi 12 × 1 mm:n piirilevykohtaa, sisäinen 6063-alumiiniprofiili, kirkas tai himmeä polykarbonaattikotelo, muoviset päädyt ja ulkoisen ohjaimen asettelu. Vakio- tai räätälöityjä pituuksia on saatavana 600 mm - 2400 mm, ja tarjolla on IP20- ja IP65-kokoonpanot.
Avainsana onasuminen. Tästä tuotteesta ei tule toimivaa lamppua ennen kuin LEDit, piirilevykokoonpanot, johdot, ohjain, pääteliittimet ja tarvittavat tiivisteet on valittu ja integroitu. Ostajien tulisi siksi arvioida se kontrolloidun piirustuksen ja kootun näytteen perusteella – ei pelkästään T8-nimen perusteella. Tarkista nykyinenT8 kaksipuolinen valokoteloennen kuin lähetät piirilevysi ja projektivaatimukset JE:lle.
Tuote on tyhjä OEM-kotelo, ei valmis T8-lamppu tai loisteputkien vaihto
"T8" ilmaisee yleisen putken muodon, mutta se ei varmista sähköistä tai mekaanista yhteensopivuutta olemassa olevan loisteputkivalaisimen kanssa. 26 mm:n kotelo saattaa näyttää tutulta, kun käytetään täysin erilaisia levyjä, johdotuksia, päätykappaleita, asennusyksityiskohtia ja tehoarkkitehtuuria.
Älä oleta, että se hyväksyy tavanomaisen loisteputken liitäntälaitteen, sopii G13-lampunpitimeen, sisältää verkkojännitteiset nastat tai voi korvata asennetun lampun yksittäin. Kotelon halkaisija ei vahvista mitään näistä yksityiskohdista. Jos jälkiasennusyhteensopivuus vaaditaan, merkitse pohjan geometria, tappien järjestely, lampun kokonaispituus, sähkötulo, johdotustila ja kiinnikkeen liitäntä hyväksyntäpiirustukseen.
Tämä ero vaikuttaa myös ostamiseen. Kotelon tekniset tiedot tunnistavat ekstruusio- ja kotelopakkauksen. Se ei sinänsä määritä LEDien määrää, värilämpötilaa, valotehoa, optista jakautumista, tehoa, ohjaimen käyttäytymistä, himmennystä, ylijännitesuojaa, käyttölämpötilaa tai käyttöikää. Nämä ovat valmiita valaisimia koskevia päätöksiä, joita hallitsee ostajan komponenttisuunnittelu- ja pätevyysohjelma.
Kaksipuolisen T8-kotelon poikkileikkaus
Kokoonpano yhdistää pyöreän polykarbonaattirungon sisäiseen alumiiniprofiiliin. Tässä poikkileikkauksessa on kaksi PCB-paikkaa, joista jokainen on merkitty 12 × 1 mm:ksi. Tämä järjestely antaa OEM-suunnittelijalle kaksi asennuspaikkaa LED-levyille yhden 26 mm:n putkikuoren sisällä.
Alumiininen sisäosa tarjoaa määritellyn sisäisen rakenteen piirilevyjen paikoille. Se voi myös osallistua lämmönsiirtoon levyistä, mutta lämpötehokkuutta ei voida päätellä pelkästään metalliseoksen nimestä tai profiilista. LED-lataus, levyn rakenne, lämpörajapinnan materiaali, kosketuksen laatu, ohjainhäviöt, ympäristön lämpötila, putken suunta ja ilmavirta vaikuttavat kaikki käyttölämpötilaan. Hyväksy lämpösuunnittelu, kun aiotut LED-levyt on asennettu.
Kuinka paritetut piirilevyasemat tukevat kahta valopintaa
Kaksi PCB-asentoa mahdollistavat LEDien sijoittamisen putken kahdelle puolelle sen sijaan, että luottaisit yhteen levyyn valaisemaan koko kehän. Se sopii kaksisuuntaiseen lineaarivalaistukseen, ripustettuihin valaisimiin, näyttövalaistukseen, kulkuvälineisiin ja muihin asennuksiin, joissa valoa tarvitaan useampaan kuin yhteen suuntaan.
Ekstruusio ei takaa tiettyä sädekulmaa tai yhtä suurta 50/50 valonjakoa. Todellinen jakautuminen riippuu piirilevyjen asennoista, LED-paketista, diodivälistä, levyn leveydestä, etäisyydestä polykarbonaattiin, diffuusorin viimeistelystä, sisäisestä tukkeutumisesta ja lähellä olevista valaisimen pinnoista. Clear PC pyrkii säilyttämään LED-tarkkuuden ja lähtösuunnan; huurrettu PC sekoittaa valoa tehokkaammin, mutta voi vähentää näkyvää voimakkuutta ja pehmentää säteen ohjausta.
Ennen työkalujen tai tuotannon hyväksyntää, tarkasta valaistu näyte molemmilta puolilta. Etsi LED-kuvaa, tummia raitoja alumiinisisäkkeen lähellä, värivaihteluita, päätyvarjoja ja eroja näiden kahden pinnan välillä. Fotometrinen testaus kuuluu valmiin valaisimen tasolle, koska tyhjä kotelo ei sisällä valonlähdettä.
Tarkista toimitetut kotelon osat verrattuna ostajan määrittämiin LED-valoihin, piirilevykokoonpanoihin, johdotukseen, ohjaimeen ja tiivisteisiin
Kotelotarjouksessa tulee erottaa JE:n toimittamat osat ostajan toimittamista sähkökomponenteista. Julkaistun tuotekuvauksen perusteella kotelo voi sisältää sisäisen 6063 alumiiniprofiilin, kirkkaan tai himmeän polykarbonaatin sekä muoviset päätykappaleet. Arkkitehtuuri käyttää ulkoista ohjainta. Tarkat pakkaussisällöt, päätykappaleen tyyli, laitteistot, tiivisteet, kaapelin läpivientien osat ja kokoonpanopalvelut tulee silti listata tarjouksessa rivi riviltä.
Ostajan on tavallisesti määriteltävä LED-levyt, LEDit, johdot, liittimet, lämpöliitäntämateriaali, ohjain, maadoitusmenetelmä tarvittaessa ja lopulliset sähköliitännät. IP65-tavoitteessa vastuun tiivisteistä, tiivisteaineesta, kaapeliholkkeista, päätykansien tiivistämisestä ja kokoonpanoprosessista tulee olla erityisen selkeä. IP65-yhteensopiva osasarja ei ole automaattisesti IP65-valaisin hallitsemattoman kenttäasennuksen jälkeen.
Määrittelymatriisi piirtämistä ja komponenttien tarkistusta varten
Käytä seuraavaa matriisia piirustustarkistuksen lähtökohtana. Julkaistut arvot osoittavat saatavilla olevan tuotekokoonpanon; ne eivät korvaa projektikohtaisia toleransseja, sopivuustarkastuksia tai viranomaistarkastuksia.
| Parametri | Julkaistu kokoonpano | Mitä ostajan tulee hyväksyä |
|---|---|---|
| Tuotetyyppi | Tyhjä kaksipuolinen T8 LED-putkikotelo | Toimitetut mekaaniset osat ja poissuljetut sähkökomponentit |
| Ulkohalkaisija | 26 mm | Halkaisijan toleranssi, suoruus, sovitusvälykset ja kiinnikkeen sovitus |
| PCB:n paikat | Kaksi asentoa, kumpikin 12 × 1 mm | Todellinen piirilevyn paksuus ja leveys, sisäänvientivälys, pysyvyys ja lämpökontakti |
| Sisäinen metalliprofiili | 6063 alumiinia | Profiilin poikkileikkaus, viimeistely tarvittaessa, karkaisu, jos materiaalikriittinen, leikkauspituus ja purserajoitukset |
| Ulkokotelo | Kirkas tai himmeä polykarbonaatti | Optinen ulkonäkö, diffuusio, värin tasaisuus, iskuvaatimukset ja ympäristön soveltuvuus |
| Lopeta irtisanominen | Muoviset päädyt | Kannen geometria, kiinnitystapa, kaapelin ulostulo, liittimen tai nastan tiedot ja tiivistysvastuu |
| Kuljettajan järjestely | Ulkoinen kuljettaja | Kuljettajan sijainti, johdotusreitti, liitinjärjestelmä, vedonpoisto ja sähköarvot |
| Sisääntulon konfigurointi | IP20 tai IP65 vaihtoehto | Täydellinen tiivistyssuunnitelma, asennusohjeet ja valmiin yksikön testausmenetelmä |
| Pituus | Vakio tai tilaus, 600–2400 mm | Leikkuupituuden toleranssi, koottu kokonaispituus, päätyvara ja pakkausraja |
Kiinteä geometria: halkaisija 26 mm ja kaksi 12 × 1 mm piirilevykohtaa, sovitus ja toleranssit on hyväksytty piirustuksessa
26 mm halkaisija ja parilliset 12 × 1 mm piirilevypaikat ovat ydingeometria, mutta nimellismitat eivät riitä irrotukseen. Levy, joka on suunniteltu samalle nimellisleveydelle kuin sen ura, voi sitoutua, jos levyn valmistus-, puristus-, kaaren-, pinnoitus- ja kokoonpanotoleranssit pinoutuvat väärään suuntaan. Löysä istuvuus aiheuttaa toisenlaisen ongelman: levyn liikettä, epäjohdonmukaista lämpökontaktia tai näkyvää kohdistusvirhettä diffuusorin takana.
Lähetä JE:lle todellinen piirilevyn ääriviivat sen sijaan, että kirjoitat tarjouspyyntöön vain "12 mm board". Sisällytä piirilevyn paksuus, reunan viimeistely, juotosmaskin tai pinnoitteen kerääntyminen lähelle asennusaluetta, komponenttien suoja-alueet, liittimen ulkonemat ja aiottu asennussuunta. Hyväksytyssä piirustuksessa tulee yksilöidä mitat, jotka ovat kriittisiä sovituksen kannalta, ja mainittava, kuinka nämä mitat tarkastetaan.
Rakenne ja lisävarusteet: sisäinen 6063 alumiiniprofiili, kirkas tai himmeä polykarbonaatti, muoviset päätykappaleet, ulkoinen ohjain ja pituudet 600–2400 mm
6063:a käytetään yleisesti suulakepuristetuissa alumiiniprofiileissa, koska siitä voidaan muotoilla kontrolloituja poikkileikkauksia ja se hyväksyy yleiset viimeistelyprosessit. Silti "6063 alumiini" ei ole täydellinen lämpö- tai mekaaninen eritelmä. Jos karkaisulla, pintakäsittelyllä, johtavuudella, ulkonäöllä tai korroosiokäyttäytymisellä on merkitystä projektille, lisää vaatimus piirustukseen ja pyydä vahvistus.
Pituus muuttuu myös enemmän kuin ostohinta. Pitkät kotelot ovat herkempiä suoruudelle, käsittelyvaurioille, piirilevyn asennukselle, johdotuksille ja pakkauksen suunnittelulle. Tarkista, koskeeko määrittämäsi pituus leikattua suulakepuristusta, polykarbonaattirunkoa vai koko koottua yksikköä päätykappaleineen. JE listaa standardin jamittatilauspituinen T8 LED-putkikotelovaihtoehdot 600 mm - 2400 mm; tarjouksen tulee ilmoittaa tarkka valmis pituus ja toleranssi.

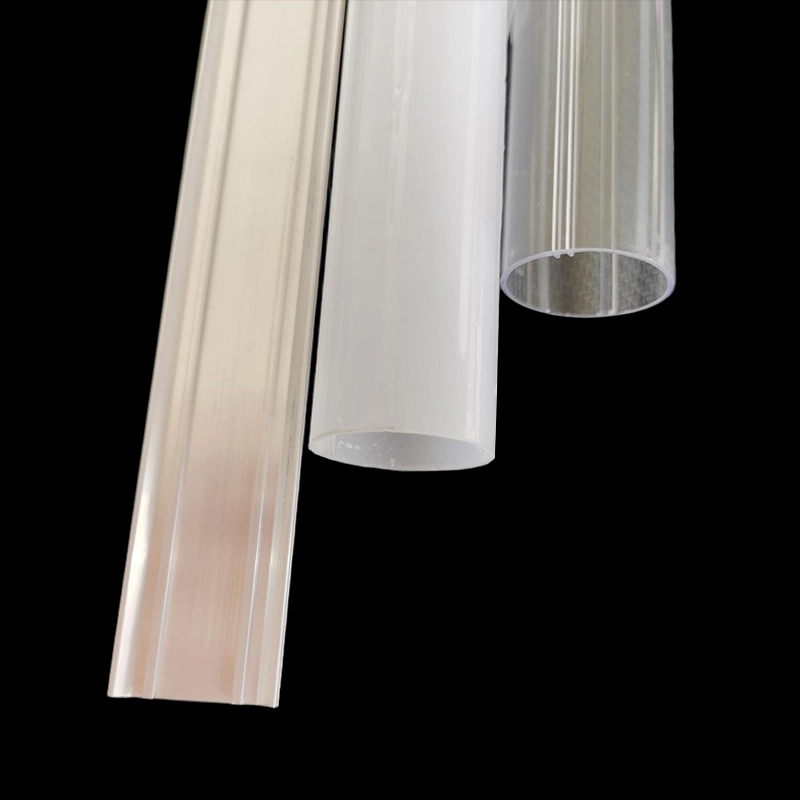

Selkeä tai himmeä PC, päätypääte ja IP20- tai IP65-kokoonpanovalinnat
Valitse kirkas polykarbonaatti, kun LED-näkyvyys, suuntateho tai sisäisten levyjen ulkonäkö on hyväksyttävä. Se voi paljastaa diodivälit, johdotukset, liitokset ja pienet kohdistusvirheet, joten sisäisen rakenteen on oltava visuaalisesti puhdas. Valitse himmeä PC, kun tarvitset parempaa visuaalista miksausta ja vähemmän suoraa LED-kuvausta. Huurreus ei korvaa riittävää LED-väliä tai optista testausta, ja sen vaikutus voimansiirtoon tulee arvioida todellisella valomoottorilla.
Päätteet tulevat usein huomiotta jätetyksi käyttöliittymäksi. Ne määrittävät, kuinka putki sulkeutuu, kuinka johdot lähtevät kotelosta ja kuinka kokoonpano yhdistyy ympäröivään valaisimeen. Muovisen päätykorkin ei pitäisi olettaa muodostavan standardoitua fluoresoivaa pohjaa tai vedenpitävää tiivistettä. Laita piirustukseen kiinnitystapa, kaapelin aukko, liitinjärjestely, napaisuusmerkintä, vedonpoisto ja huoltovaatimukset.
IP20 on sopiva vain silloin, kun valmis suunnittelu ei vaadi suojaa veden sisäänpääsyltä. IP65-vaihtoehto on tarkoitettu pölytiiviiseen ja vesisuihkunkestävään kokoonpanoon, mutta luokitus on voimassa vasta, kun koko kotelointijärjestelmä ja asennusmenetelmä on määritelty ja testattu. Päätykannen liitokset, kaapeliläpiviennit, tiivisteen puristus, leikatut pinnat ja tuotantotyöt voivat kaikki aiheuttaa vuotoja.
Kysy miten lainattuIP20 tai IP65 T8 kotelokokoonpanoeroaa komponenttien ja kokoonpanon osalta. Jos JE toimittaa irtonaisia osia tehtaallesi koottavaksi, sopi tiivistemateriaalista, tiivisteen sijainnista, tarvittaessa kovettumisolosuhteista, korkin asettamisesta tai kiinnitysmenetelmästä ja valmiin tuotteen sisäänpääsytestistä. Älä tulosta IP-vaatimusta, joka perustuu yksinomaan kokoamattomaan kotelonäytteeseen.
Transit-, kaupallisten, arkkitehtonisten ja suojattujen ulkovalaisimien käyttörajat
Kaksipuolinen muoto voi tukea kisko-ajoneuvojen sisätiloja, asemia, liikevalaistusta, autotalleja, kouluja, tehtaita ja muita lineaarisia asennuksia. Näillä käyttötavoilla ei ole yhtä pätevyysstandardia, joten sovelluksen nimen ei tulisi koskaan olla teknisten vaatimusten mukainen.
Kiskoajoneuvojen valaistus voi vaatia projektikohtaisia tarkastuksia tärinän, iskujen, liekkien ja savun käyttäytymisen, sähköturvallisuuden, sähkömagneettisen yhteensopivuuden, materiaalin jäljitettävyyden ja turvallisen säilytyksen osalta. 26 mm:n kotelon geometria ei osoita täyttävän mitään näistä vaatimuksista. Anna JE:lle vaadittu testi tai materiaali-asiakirjaluettelo ennen näytteenottoa, jotta saatavilla olevat todisteet havaitaan varhaisessa vaiheessa eikä asiakkaan toimittamisen aikana.
Kaupallisissa ja arkkitehtonisissa valaisimissa ostajien on yleensä keskityttävä ulkonäköön, valon jakautumiseen, asennusintegraatioon, kuljettajan pääsyyn, lämmitykseen, puhdistukseen ja kunnossapitoon. Himmeä PC voi piilottaa yksittäisiä LEDejä, mutta pitkä valoviiva voi silti näyttää tummia vyöhykkeitä levyjen liitoksissa tai päätykappaleissa. Luo täyspitkä näyte, jos jatkuvalla ulkonäöllä on merkitystä; lyhyt katkos ei paljasta kaikkia tuotantoongelmia.
Autotallit, tehtaat ja suojatut ulkopaikat lisäävät pölyä, kosteutta, puhdistusmenetelmiä, lämpötilavaihteluita ja mahdollista kemikaalien altistumista. IP65 käsittelee tunkeutumista määritellyissä testiolosuhteissa, ei UV-kestävyyttä, kemiallista yhteensopivuutta, kondensaatiota, iskunkestävyyttä tai rajoittamatonta ulkoaltistusta. Nämä ominaisuudet on määriteltävä ja tarkistettava erikseen. Jos putki sijoittuu toisen suljetun valaisimen sisään, harkitse myös jääneen lämmön ja ulkoisen ohjaimen pääsyä.
Hyväksyntätodisteet: piirustukset, näytetarkastus, testausmenetelmät, materiaaliasiakirjat ja UL- tai ETL-lähetystuki ilman asuntotodistushakemusta
Uskottava hyväksyntäpaketti alkaa kontrolloidusta poikkileikkauspiirroksesta ja kokoonpanopiirustuksesta. Niiden tulee näyttää halkaisija 26 mm, piirilevyjen paikat, avainliitännät, materiaalihuomautukset, päätykappaleen yksityiskohdat, pituuden määritelmä ja version tila. Mitat, jotka vaikuttavat piirilevyn asennukseen, kannen sovitukseen, asennukseen tai tiivistykseen, ansaitsevat selkeän toleranssin yleisen huomautuksen sijaan.
Näytetarkastuksen tulee kattaa mitat ja käytännöllinen kokoonpano. Aseta varsinaiset piirilevyt, vedä aiotut johdot, asenna päätykappaleet ja tarkista koko pituus jousen, vääntymisen, naarmuuntumisen, värivaihteluiden, korkkien rakojen ja levyn liikkeen varalta. Käytä sitten tarkoitettua LEDiä ja ohjainjärjestelmää edustavissa olosuhteissa lämpötilan ja optisen ulkonäön arvioimiseksi.
Testausmenetelmistä on sovittava ennen tulosten vertailua. IP65-mallia varten selvitä, koskeeko testaus JE:n koottua näytettä vai valmiita valaisimia, mukaan lukien kaapeliläpivienti ja johdotus. Materiaaliasiakirjat voivat sisältää ilmoituksia, tietolomakkeita tai testiraportteja, mutta niiden saatavuus ja relevanssi on vahvistettava tarkalleen ostettavan hartsin, alumiinin spesifikaation, värin ja tuotantokokoonpanon osalta.
UL- tai ETL-toimitustukea tulee käsitellä asiakirjan koordinointina, ei yleisenä sertifiointivaateena. Materiaalitietue, komponenttitiedosto tai toimittajan ilmoitus ei tee tyhjästä kotelosta tai valmiista lampusta UL- tai ETL-luetteloa. Valittu sertifiointielin voi tarkistaa lopullisen rakenteen, sähkökomponentit, lämpötilat, välit, johdotukset, kotelon ja käyttötarkoituksen.
Kerro JE:lle, mitä toimitusreittiä ja asiakirjat laboratorio tai sertifiointikumppani tarvitsee. JE voi sitten vahvistaa, mitä on saatavilla ehdotetuille materiaaleille ja kokoonpanolle. Jos erityinen tunnistus, luettelointi, syttyvyysluokitus, tiedostonumero tai testiraportti on pakollinen, hanki ja tarkista nämä todisteet ennen tilauksen hyväksymistä. Älä koskaan päättele sitä logosta, yleisestä materiaaliperheestä tai aiemmasta projektista.
Piirustuskatsauksesta mallihyväksyntään ja tuotantotarjoukseen
Kiina tarjoaa syväpursotuskapasiteetin, mutta yksin tehtaan sijainti ei kerro juurikaan piirustuksen ohjauksesta, komponenttien sovituksesta tai toistettavuudesta. JE valmistaa alumiini- ja muovipuristeja LED-valaistukseen, mukaan lukien putkikotelot, LED-profiilit, PC-putket, päätykappaleet ja kolminkertaiset kotelot. Tässä projektissa hyödyllisiä todisteita ovat responsiivinen piirustusprosessi, edustava näyte, määritelty tarkastussuunnitelma ja tarjous, joka tekee toimitusrajan selväksi.
Räätälöintityönkulku: piirustusten tarkistus, DFM-palaute, muotin valinta, näytetarkastus ja tuotannon laadunvalvonta
Aloita sovelluksesta eikä löyhästä "T8-kotelon" pyynnöstä. Lähetä PCB-tiedostot, kohteen kokonaispituus, optinen asetus, päätepiste, sisääntulokohde, asennusliitäntä ja pakolliset asiakirjat. JE voi verrata näitä syötteitä olemassa olevaan julkiseen muottiin tai määrittää, tarvitaanko yksityinen muotti ja mukautettu suulakepuristus.
Piirustuksen tarkistuksen aikana selvitä levyn välys, päätykannen kiinnitys, johtojen reititys, komponenttien poissaoloalueet, tiivistyspinnat ja näkyvät kosmeettiset vyöhykkeet. DFM-palautteen tulee tunnistaa mitat, joita on vaikea pitää tai tarkastaa, ja kaikki muutokset, jotka vaikuttavat työkaluihin, kokoonpanoon tai kustannuksiin. Mukautettu profiili voi ratkaista aidon käyttöliittymäongelman, mutta se lisää myös työkalujen hyväksynnän ja lukitsee projektin uuteen poikkileikkaukseen. Älä tilaa yksityisiä työkaluja vain välttääksesi ei-kriittisen piirilevyn reunan mukauttamisen.
Näytteen tulee edustaa sovittua materiaalia, diffuusorin viimeistelyä, alumiinin poikkileikkausta, päätykappaleen rakennetta ja pituutta riittävän tarkasti todellisten riskien testaamiseksi. Kirjaa ylös kaikki hyväksytyt poikkeamat. Kun näyte läpäisee mitta-, kokoonpano-, optiset, lämpö- ja soveltuvat tunkeutumistarkastukset, pysäytä tuotantotarjouksessa käytetty piirustusversio.
Tuotannon laadunvalvonta on sidottava havaittaviin vaatimuksiin: materiaalin identiteetti, kriittiset poikkileikkauksen mitat, leikkauspituus, suoruus määrätyissä tapauksissa, pinnan kunto, diffuusorin ulkonäkö, päätykappaleen sovitus, piirilevyn asennus ja pakkaussuojaus. Suljetuille kokoonpanoille määritä, kuinka sisääntulon suorituskyky tarkistetaan ja millä näytteenottotasolla. Tarjouksessa tulee myös mainita tarvittaessa työkalujen omistajuus, näytemaksut, tilausmäärä, toimitusaika, pakkaustapa ja toimitusehdot sen sijaan, että nämä kohdat jätettäisiin sähköpostioletuksiin.
RFQ-tarkistuslista: pituus, piirilevyn geometria, diffuusori, IP-kohde, päätykappaleet, toleranssit, määrä, pakkaus, kohde ja vaaditut asiakirjat
- Pituus:Määritä leikkauspituus ja tarvittava koottu kokonaispituus käytettävissä olevan 600–2400 mm:n alueella.
- PCB-geometria:Kiinnitä levyn leveys, paksuus, ääriviivat, liittimen sijainti, komponenttien säilytyskohdat ja asennussuunta.
- Hajotin:Valitse kirkas tai himmeä PC ja kuvaile optista ulkonäköä, jota tarvitset näytteen esittelyyn.
- IP-kohde:Ilmoita IP20 tai IP65, kuka suorittaa lopullisen kokoonpanon ja mikä valmis kokoonpano testataan.
- Päätteet:Määritä pääte, kaapelin ulostulo, liitin tai nastavaatimukset, kiinnitys, tiivistys ja vedonpoisto.
- Toleranssit:Merkitse kriittiset mitat piirilevyn sovitukselle, kannen kiinnitykselle, asennukselle, pituudelle ja liitososille.
- Määrä:Anna prototyyppi-, pilotti- ja odotetut tuotantomäärät, jotta julkisen ja räätälöidyn muottireittejä voidaan verrata.
- Pakkaus:Tunnista pinnan suojaustarpeet, nippurajat, merkinnät ja pituuteen liittyvät käsittelyrajoitukset.
- Kohde:Ilmoita toimitusmaa, kaupunki tai satama, ensisijaiset toimitusehdot ja tuontiasiakirjavaatimukset.
- Dokumentaatio:Listaa hyväksyntää varten tarvittavat piirustukset, tarkastusraportit, materiaalikirjanpito, ilmoitukset, testitodisteet ja sertifiointi-toimitusasiakirjat.
Lähetä tämä paketti piirustusversiosi kanssa pyytääksesi mallisuunnitelman ja tuotantotarjouksen26 mm kaksipuolinen T8 LED-putkikotelo.
