LED T8 -putkikotelo 10 mm:n piirilevyllä: yhdysvaltalaisten ostajien usein kysytyt kysymykset, sovitustarkastukset ja hankintaopas vuodelle 2026

Tärkeimmät takeawayt yhdysvaltalaisille valaistuksen ostajille

LauseJE puolialumiininen/puolimuoviputkikotelorakennekuvailee tämän tuotekategorian käytännöllistä arkkitehtuuria: 6063-alumiinijalusta kantaa LED-levyä ja auttaa hallitsemaan lämpöä, kun taas polykarbonaattihajotin muodostaa näkyvän optisen kannen. Tällä jaolla on merkitystä. Alumiini antaa piirilevylle vakaan asennuspinnan ja ennakoitavan mekaanisen rungon; diffuusori ohjaa ulkonäköä, valonläpäisyä ja pääsyä levylle. Se ei ole pelkkä koristekuori.

Yhdysvaltalaisten ostajien ensimmäinen kysymys ei ole hinta. Se on yhteensopivuutta. 10 mm:n piirilevy on kapeampi kuin monet tavalliset LED-putkilevyt, ja ajurin on mahduttava kotelon sisään ilman, että se painaa diffuusoria tai häiritse päätykappaleita. JE-28:n enimmäiskorkeus on 12 mm, joten ajurin runko, johdot, eristys ja vedonpoiston yksityiskohdat tulee tarkistaa yhdessä eikä erikseen.

Standardi JE-28 on IP20. Tämä tekee siitä sopivan kuivaamaan sisävalaisimia ja jälkiasennettavia putkikokoonpanoja, ei automaattisesti pesutiloihin tai paljaisiin valaisimiin. JE tarjoaa myös vedenpitäviä putkikotelotyylejä sovelluksiin, kuten kasvien valaistukseen, jääkaapin valaistukseen ja ulkopysäköintiin, mutta ne tulee mainita sopivana vedenpitävänä kokoonpanona. AloitaJE LED T8 -putkikotelo 10 mm piirilevylläspesifikaatiota ja pyydä tarkkaa piirustusta ennen tuotantotilauksen hyväksymistä.

JE-28 LED T8 -kotelon tekniset tiedot: mitat, materiaalit ja kokoonpanovaihtoehdot

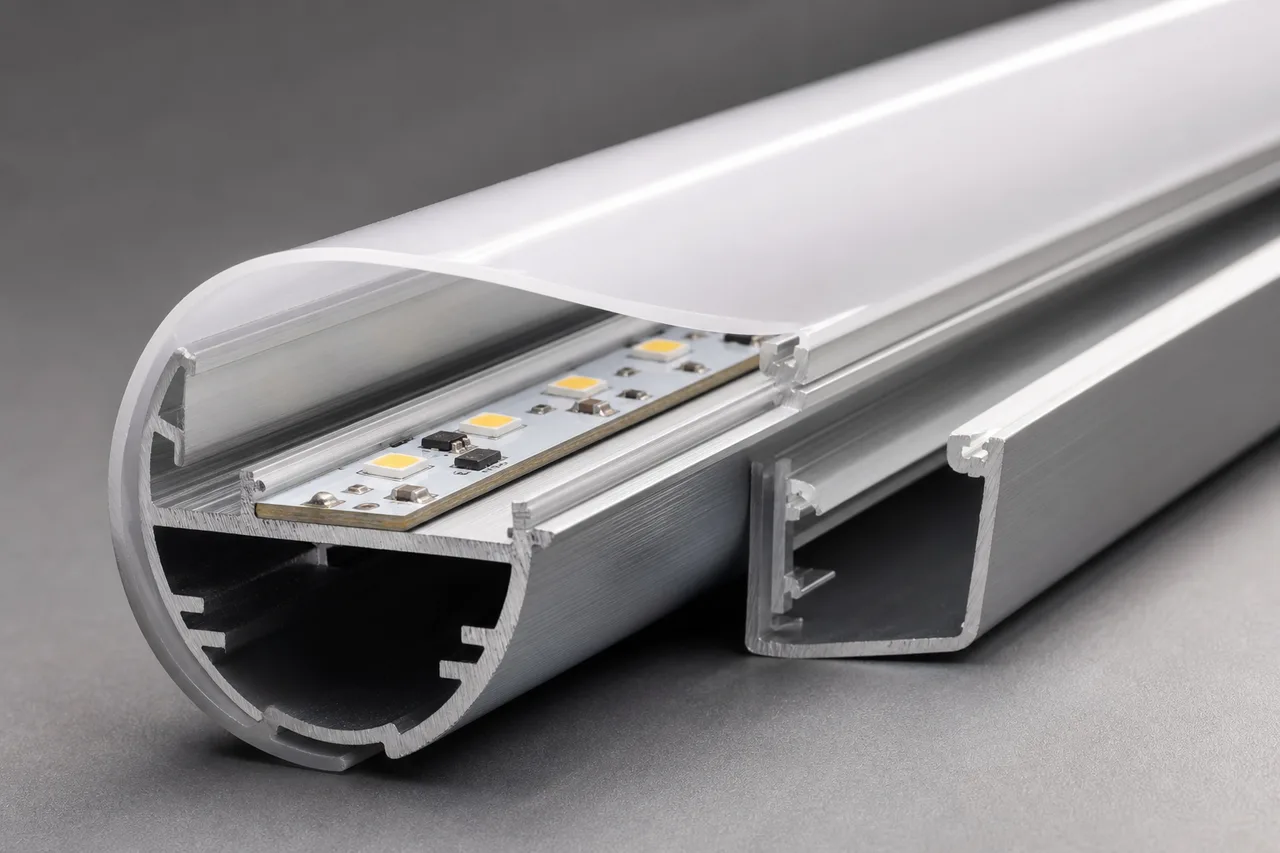

JE-28 on 26 mm:n T8-kotelo, joka on rakennettu 10 x 1,2 mm:n piirilevylle. Tämä ulottuvuus on mekaanisen pätevyyden lähtökohta. Nimellisesti 10 mm leveä levy voi silti aiheuttaa ongelmia, jos sen komponenttien korkeus, juotosliitokset, liittimen sijoitus tai asennustapa poikkeavat asuntorakentamisen yhteydessä käytetystä näytteestä.

Kotelossa on 6063 alumiinipohja, jossa on polykarbonaattihajotin ja muoviset päädyt. JE luettelee sisäisen ajurijärjestelyn ja kuljettajan enimmäiskorkeuden 12 mm. Saatavilla olevat pituudet vaihtelevat 600 mm - 2400 mm, saatavana räätälöityjä pituuksia. Pituus, diffuusorin viimeistely, päätykappaleen tyyli ja kuljettajan asento tulee käsitellä yhtenä kokoonpanopäätöksenä, koska jokainen vaikuttaa asennukseen, valon jakautumiseen ja pakkaamiseen.

T8-kotelon hyväksyminen ennen tilaamista: piirilevyn, ohjaimen, diffuusorin ja päätykappaleen tarkastukset

Kotelo voi näyttää oikealta luettelosivulla ja silti epäonnistua kokoonpanon aikana. Tavanomaiset syyt eivät ole dramaattisia: ohjain on muutaman millimetrin liian pitkä, piirilevy kumartuu diffuusorin alle, päätykansi ei pidä putkea tukevasti kiinni tai liitin ei jätä tilaa sisäiselle langan mutkalle. Hyväksy koko kokoonpano, ei vain alumiinin suulakepuristus.

1. Vahvista piirilevyn ääriviivat.Lähetä JE:lle varsinainen levypiirustus, mukaan lukien 10 mm leveys, 1,2 mm paksuus, asennusreiät, kupariset suojat, liittimet ja korkeimmat komponentit. Älä luota pelkästään levyn nimelliskokoon.
2. Tarkista ajurin kirjekuori.Vertaa kuljettajan enimmäiskorkeutta ja -leveyttä 12 mm:n kotelon rajaan. Sisällytä päätteet, lämpökutistuvat, eristävät holkit ja johtojen ulostulot tyhjennyskatsaukseen.
3. Tarkista diffuusorin sopivuus.Testaa valitun polykarbonaattikannen kiinnittymistä, kumartumista, näkyviä pisteitä ja poistovoimaa. Liian tiukka diffuusori voi rasittaa ekstruusiota; liian löysä voi kolisea kuljetuksen aikana.
4. Tarkista päätykappaleet ja johdot.Varmista korkin materiaali, kiinnitysmenetelmä, johdon kulku, liittimen pääsy ja se, onko valmiin putken oltava tietyn asennusstandardin tai asiakkaan kiinnitysrajapinnan mukainen.
5. Hyväksy valmis näyte.Virta koottuun putkeen, tarkasta lämpökäyttäytyminen ja valon ulkonäkö ja testaa sitten työntäminen kohdekiinnikkeeseen tai pidikkeisiin. Tallenna hyväksytyt komponenttiversiot ennen tuotantotilauksen tekemistä.

Pyydä ekstruusiopiirustus ja fyysinen näyte, kun projektissa on tiukat kiinnitysvälykset. Näyte paljastaa myös pakkaus- ja käsittelyongelmia, joita piirustuksissa ei näy. Pitkät putket voivat saapua diffuusorin jälkiä, päätyvaurioita tai lievää taipumista, jos pahvikotelon rakenne ei sovi lähetyspituuteen. Ne ovat halpoja korjata ennen massatuotantoa ja kalliita korjata Yhdysvaltojen jakelutoimituksen jälkeen.

FAQ: Onko JE-28 LED T8 -putkikotelo vedenpitävä vai sopiiko ulko- ja pakastinvalaistukseen?

JE:n toimittama standardi JE-28-spesifikaatio on IP20, joten sitä tulee käsitellä kuivakotelona. Tämä ero on kriittinen ostajille, jotka määrittelevät laitoksen valaistuksen, jääkaapin valaistuksen, ulkopysäköintialueen tai minkä tahansa asennuksen, joka on alttiina kondensaatiolle, roiskeelle, pölylle tai lämpötilavaihteluille. JE ilmoittaa, että se tarjoaa vedenpitäviä T8-kotelotyylejä erikoissovelluksiin, mutta vedenpitävä versio on tunnistettava ja ilmoitettava erikseen.

Sopivatko 10 mm:n piirilevy ja sisäinen ohjain tähän T8-putkikoteloon?

Kyllä, JE-28 on määritetty 10 x 1,2 mm:n piirilevylle ja sisäiselle ajurijärjestelylle, jonka enimmäiskorkeus on 12 mm. Tämä ei tarkoita, että jokainen 10 mm:n levy ja jokainen sisäinen ajuri sopii. Korttisi korkeimman LED-valon, kondensaattorin, liittimen ja juotetun johdon on pysyttävä käytettävissä olevan sisäisen välyksen sisällä. Lähetä JE:lle PCB-tiedosto ja ajurin tietolomake sopivuustarkistusta varten ja varmista sitten tulos täytetyllä näytteellä.

Kuinka näytteet, MOQ, mukautetut pituudet, työkalut ja toimitus yhdysvaltalaiselle huolitsijalle toimivat?

JE toteaa, että se voi tarjota näytteitä, tarjouksia, mukautettuja pituuksia, OEM/ODM-pursotusta ja lähetystä asiakkaan huolitsijavarastoon. Kaupalliset tiedot riippuvat valitusta profiilista, diffuusorista, päätykappaleista, työkalujen tilasta, määrästä, pakkauksesta ja kohdejärjestelystä. Pyydä näytteen toimitusaika, tuotannon MOQ, työkalumaksu, jos tarvitaan yksityinen muotti, leikkauspituuden toleranssi, laatikon mitat ja lähetyksen mukana toimitetut asiakirjat. Jos tiimisi käyttää yhdysvaltalaista huolitsijaa, anna varastoosoite ja lastin merkintävaatimukset ennen tarjouksen viimeistelyä.

JE Dongguanin valmistus, OEM/ODM-ekstruusio ja valmiiden valaisimien dokumentaatio

JE, muodollisesti Dongguan Jinen Lighting Technology Co., Ltd., valmistaa suulakepuristettuja LED-valaistuskomponentteja Dongguanissa, Kiinassa. Sen valikoimaan kuuluu LED-alumiiniprofiileja, LED-muoviprofiileja, PC-putkia ja -hajottimia, T5-, T6-, T8-, T10- ja T12-putkikoteloita sekä kolminkertaiset valokotelot. Tämä tuotteen leveys on hyödyllinen, kun projektin koko tai rakenne muuttuu ensimmäisen prototyypin jälkeen. Ostaja voi vertailla puolialumiinista koteloa, täysalumiinista alustaa tai erilaista putken halkaisijaa saman toimittajan kautta sen sijaan, että aloittaisi koko hankintaprosessin uudelleen.

JE tukee julkisia muotteja, yksityisiä muotteja, OEM/ODM-ekstruusiota ja räätälöityjä projektitöitä. Julkinen muotin hankinta voi olla järkevää JE-28-standardigeometriassa, kun profiili jo vastaa piirilevy- ja diffuusorivaatimuksiasi. Yksityinen muotti on suojattavampi, kun tarvitset ei-standardista liitintaskua, erilaista kiinnitysominaisuutta, patentoitua päätysuojusta tai tarkistettua poikkileikkausta. Oikea valinta riippuu odotetusta määrästä ja siitä, kuinka paljon tarvitset tulevaa toimitusta.

Yhdysvaltalaisten maahantuojien ja valaisintehtaiden asiakirjojen tulee kattaa enemmän kuin tuotekuva. Pyydä valmiin valaisimen profiilipiirustus, materiaalikuvaus, hajotinvaihtoehto, pituustoleranssi, päätykannen spesifikaatio, pakkaustiedot ja sähkötiedot. Kotelo itsessään ei ole sama asia kuin sertifioitu valmis LED-putki. Jos asiakkaasi, AHJ, jakelija tai projektispesifikaatio vaatii tiettyjä luetteloita tai vaatimustenmukaisuusasiakirjoja, tunnista tämä vaatimus ennen mallin jäädyttämistä.

JE ilmoittaa myös palvelevansa tukkukauppiaita, urakoitsijoita, valaisintehtaita ja tilausprojektiasiakkaita. Tämä tekee toimittajasta sopivan sekä komponenttien hankintaan että omien merkkien putkien kehittämiseen, mikäli kaupallinen laajuus on kirjoitettu selkeästi. Liitä hyväksytty piirustus, näytekuvat, versionumero ja materiaalivalinnat ostoasiakirjoihin. Se estää ekstruusiohankinnassa tutun ongelman: korvaavan erän, joka on mitoiltaan lähellä, mutta ei varsinaisesti vaihdettavissa.
