T8

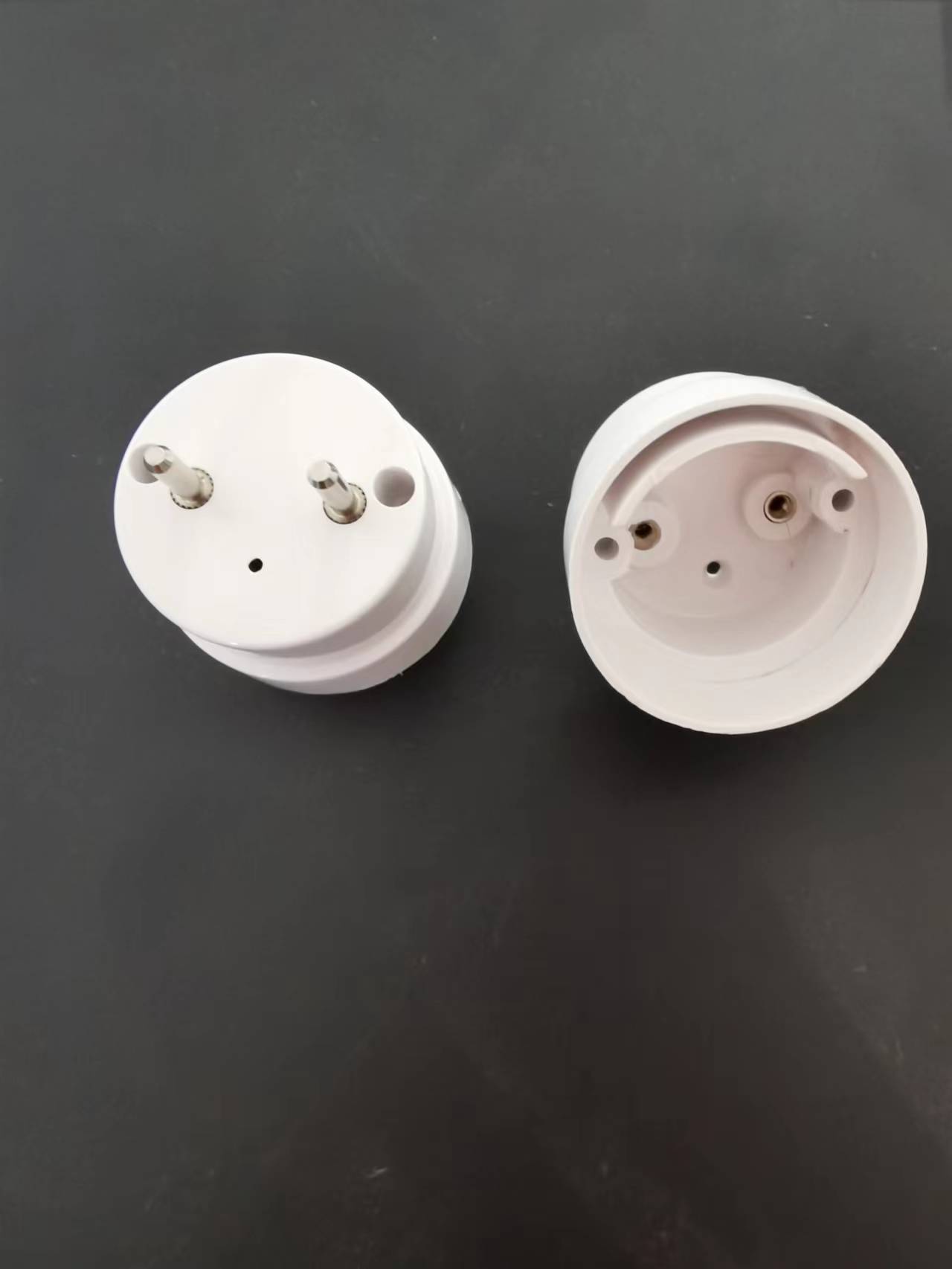

Tänään puhumme tärkeimmistä ominaisuuksista ja tärkeydestäLED T8-kaksinkertainen G13-päätykorkki.

1. Sisäiset yhteydet ovat tärkeitä:

Ei-läpinäkymättömät liitännät: Toisin kuin perinteisten loisteputkenvalaisimien päätykantojen sisällä olevat metalli-välilehdet, jotka on yksinkertaisesti kytketty suoraan filamenttiin, LED-lamppujen G13-päätykantojen sisäiset liitännät ovat osa piiriä.

Shunters/virran rajoittavat vastukset: Tämä on ydinero! Jotta voidaan olla yhteensopiva vanhojen lamppujen kanssa, joita ei ole muokattu ja joka on edelleen perinteisiä induktiivisia painolasti (tai elektronisia liitäntälaitteita) asennettuna sisälle, useimmat "yhteensopivat" kaksinkertaiset LED T8 -valaisimet asentavat keskeisen elektronisen komponentin-shuntin tai virransäädäntövastuksen päätykannan sisäpuolelle (joskus molemmat päät).

Toiminto: Kun lamppu asetetaan lamppuun, jossa on perinteinen liitäntälaite, shuntti/vastus "huijaa" tai ohittaa induktiivisen reaktanssin tai korkeajännitepulssit, jotka on tuotettu liitäntälaitteen, estäen korkeajännitettä vahingoittamasta kuljettajapiiri LED-lampun sisällä. Samanaikaisesti se antaa AC -verkkoon päästä LED -ohjaimen virtalähteen lampun sisällä virran rajoittamisen jälkeen.

Sijainti: Yleensä päätykannan sisällä toisessa päässä (tämän pään sisällä olevat kaksi nastaa on oikosulku ja kytketty sisäiseen käyttöpiiriin šuntin/vastuksen läpi). Päätykorkin sisällä toisessa päässä, kaksi nastat on kytketty suoraan käyttöpiirin tuloon (L ja N).

Merkinnät: Päätykorkin pää shuntin/vastuksen kanssa on yleensä merkitty (kuten merkinnät, kaiverrus, värin erilaistuminen tai hiukan erilainen rakenne) osoittamaan, että tämä on "painolastipää" tai "ohitus" pää. Asennettaessa tämä pää on asetettava lampun pidikkeeseen lampun sivulle, joka on kytketty liitäntälaitteeseen!

Shunt-vapaa tyyppi (jälkiasennusvalaisimille): Jos liitäntälaite on poistettu lampusta (hyppääjä, joka on kytketty suoraan verkkoon L/N), voidaan käyttää LED T8 -valaisimia ilman shuntteja. Päätykannon rakenne tämän lampun molemmissa päissä on yleensä symmetrinen, ja sisäinen yhteys on yksinkertaisempi (oikosulku L/N toisessa päässä? Toisessa päässä on oikosulku? Tämä riippuu erityisestä suunnittelusta, mutta shuntia ei vaadita). Lue ohjeet huolellisesti ostaessasi.

14. rakennesuunnittelu ja materiaalit:

Korkeajännitteiset eristysvaatimukset: Verkkovirtaan (220 V) johtuen LED-lamppuputken G13-päätykorkin eristyssuorituskykyvaatimukset ovat erittäin korkeat. Se on yleensä valmistettu liekinlähettävistä, korkean lämpötilan kestävistä korkealaatuisista muovista (kuten PC, PBT).

Sisäinen lankayhteys: Päätykannan sisällä on johtoja, jotta napien metallikoskettimet kytketään piirilevyyn tai ohjainmoduuliin lamppuputken sisällä. Näiden johtojen laatu- ja hitsausluotettavuus ovat erittäin tärkeitä.

Lämmön hajoamisnäkökohdat: Shuntti/vastus tuottaa lämpöä työskennellessään, ja päätykannan suunnittelu harkitsee joskus tiettyä määrää lämmön häviämistä (vaikka päälämmön hävittäminen riippuu lamppuputken alumiinialustasta).

3. Yhteenveto merkityksestä:

TURVALLISUUS: Se on ensimmäinen fyysinen eristys este, joka estää käyttäjien sähköiskun.

Piirin kriittiset solmut: Se on verkkovirran pääsyn avainyhteys ja (yhteensopiville tyypeille) painolastin ohitus.

Yhteensopivuus toteutus: Sisäinen shuntti/vastus on ydinkomponentti "päätykannan ja pelaamisen" yhteensopivuuden saavuttamiseksi vanhojen loistelamppujen kanssa.

Asennusohjeet: Merkitty päätykorkki ohjaa käyttäjiä asentamaan oikein (shuntin päätepainolastin puoli).
